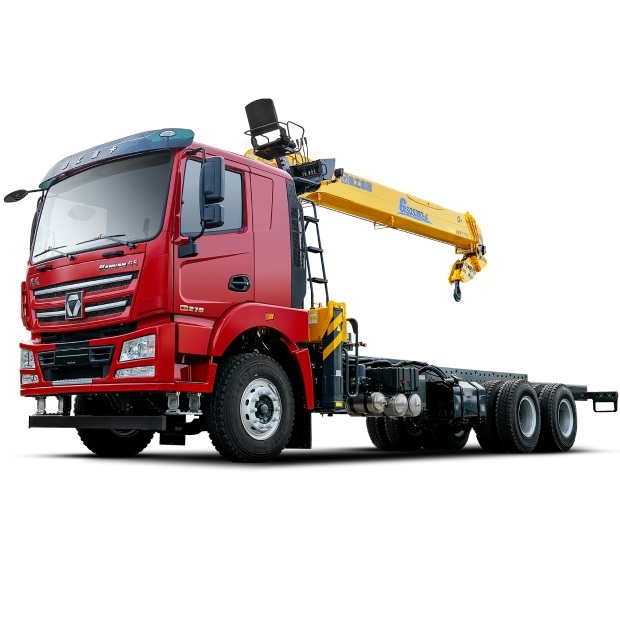

Шасси G5 Series XCMG 6х4 и Кран-манипулятор XCMG(Euro5/Euro6)
Шасси G5 Series XCMG 6х4 и Кран-манипулятор XCMG(Euro5/Euro6)
Грузовики HANVAN воплощают в себе отличную концепцию дизайна на основе платформы и охватывают три основные модели грузовиков (4×2, 6×2, 8×4), которые могут удовлетворить различные потребности в модификации.
Профессиональный подход, мастерство
XCMG Automobile имеет передовое отечественное производственное оборудование, которое представляет собой полный производственный процесс, такой как штамповка, сварка, окраска, окончательная сборка, проверка и т. д., и реализует цифровую, информационную и интеллектуальную работу предприятия «три в одном» и модель управления, представляющая направление преобразования производства национального высокотехнологичного оборудования.
Smart Stamping:
Полностью автоматическая линия штамповки
Штамповочное отделение отвечает за производство штамповки и формовки крупных и средних деталей покрытия кузова, в основном занимается производством высокой и низкой крыши Hanfeng, плоского пола Hanfeng, серии T, новых и старых кранов, ангаров и диспетчерских. и другие детали из листового металла.Первый процесс для тяжелых грузовиков.Отдел штамповки имеет три полностью автоматизированные производственные линии штамповки.Роботы для обработки и депалетизации используют ведущие в мире роботы швейцарской ABB и роботы немецкой KUKA.Общая стоимость оборудования составляет около 150 миллионов юаней , и вся линия не требует ручного управления Процесс подачи завершается загрузочной тележкой, роботом для депаллетирования, автоматической смазочной машиной и автоматическим оптическим центрирующим столом.
Умная сварка:
Высокоточные сварочные роботы
Основная сварочная линия кабины Hanfeng оснащена линией по производству возвратно-поступательных стержней с управлением от ПЛК, которая может обеспечить гибкое производство различных моделей.Ключевые сварочные станции используют сварочные роботы швейцарской ABB и немецкой KUKA для точечной сварки; роботы для дуговой сварки OTC выполняют операции дуговой сварки для обеспечить сварку высокого качества и точности.
Интеллектуальное покрытие:
Катодный электрофорез + роботизированное автоматическое распыление
Промежуточный слой и верхний слой изготавливаются с помощью роботов-распылителей ABB, импортированных из Швейцарии, оснащенных высокопроизводительными вращающимися чашками с электростатическим распылением, а эффект и качество покрытия сравнимы с таковыми для автомобилей. более 99,8%.
Интеллектуальная окончательная сборка:
Сетевая технология числового программного управления + линия сборки U-образного скейтборда
1 внутренняя линия U-образного скейтборда с 46 станциями и 1 линия шасси наземного буксирного троса U-образной формы с 48 станциями.В настоящее время длина этих двух линий занимает лидирующие позиции в Китае. Опираясь на концепцию сборки автомобиля, приборная панель и двери собираются по модульному принципу, настраивается специальная сборочная линия, приборная панель, шины, сиденья и другие высококачественные компоненты собираются автоматическими роботами.
Шасси G5 Series XCMG 6х4 и Кран-манипулятор XCMG(Euro5/Euro6)
Элемент параметра | Кран-манипулятор на базе шасси серии G5 6 × 4 | |
Тип | Национальная пятерка топлива | Национальная пятерка топлива |
название транспортного средства | Автопогрузчик | Автопогрузчик |
Функция | Ландшафтный дизайн/Инженерная помощь | Ландшафтный дизайн/Инженерная помощь |
такси | G5SD | G5SD |
Тип вождения | 6×4 | 6×4 |
Колесная база | 5800+1350 | 5800+1350 |
Двигатель | YC6JA240-50 | YC6JA270-50 |
Коробка передач | Железо 8JS118 Железо 9JS119TB | Железо 8JS118 Железо 9JS119TB |
Передний мост | 6,5 т | 6,5 т |
Задний мост | 457/435 | 457/435 |
Соотношение скоростей | 5.286 | 5.286 |
Ширина рамы (мм) | 300×80×(8+5) | 300×80×(8+5) |
Количество листовых рессор | 10/10 | 10/10 |
Бак | 300л алюминий | 300л алюминий |
Технические характеристики подъема | 10т/12т | 10т/12т |
Модель автомобиля | NXG5250JSQN5 | NXG5250JSQN5 |
Внутренние размеры груза | 8350/8450/8000×2450×550/800 | 8350/8450/8000×2450×550/800 |
Шина | 12R22.5 18PR 12R22.5 16PR 11.00R20 18PR 11.00R20 16PR | 12R22.5 18PR 12R22.5 16PR 11.00R20 18PR 11.00R20 16PR |
