Установка горизонтально спрямованого буріння XCMG XZ230F
Технічна документація
ОПИС
ХАРАКТЕРИСТИКИ

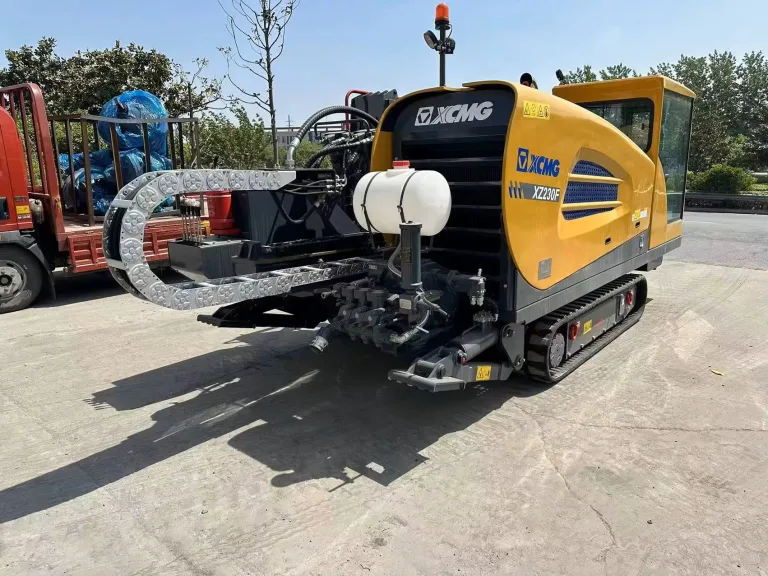

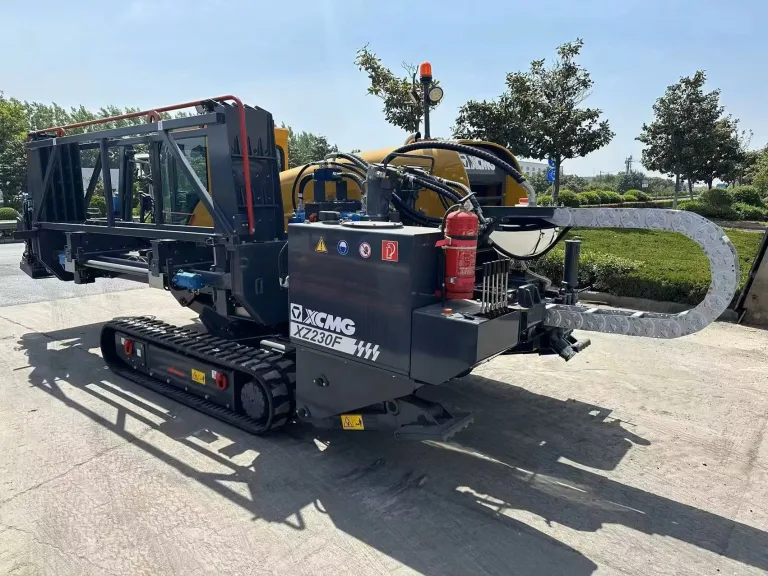

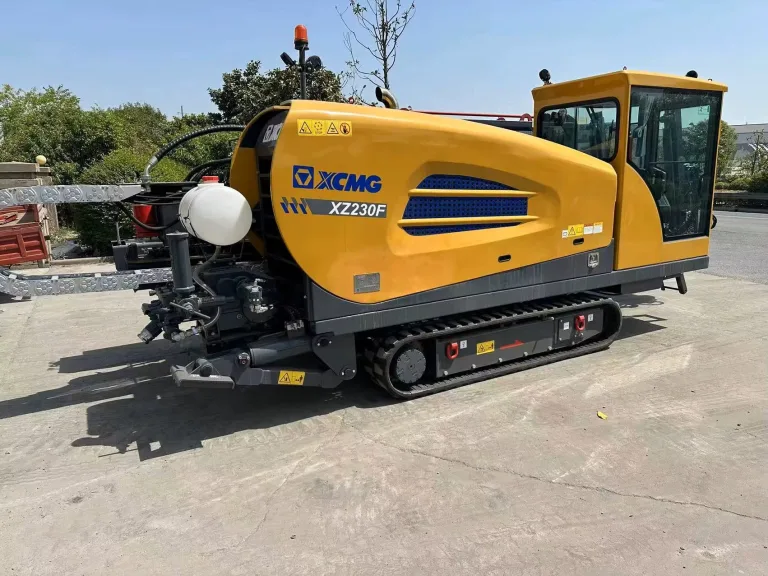

XCMG XZ230F Установка горизонтально-спрямованого буріння
Інтелектуальне гідравлічне керування Гідравлічна система управління забезпечує комфортну роботу і гнучке регулювання всієї машини. Гідравлічні компоненти першокласних марок забезпечують надійну роботу всієї гідравлічної системи машини.
Передова технологія Запатентована плаваюча технологія силової головки може значно захистити різьблення бурильної труби і збільшити термін її служби;
Надійна робота Силова головка має конструкцію двигун + редуктор, а завдяки конструкції зубчастої рейки швидкість штовхання і тяги висока, а робота надійна;
Ефективна конструкція Високошвидкісна і низькошвидкісна система обертання "штовхай-тягни", плунжерний регульований двигун, що реалізує високошвидкісний і низькошвидкісний рух силової голівки, підвищує пристосованість бурової установки до умов роботи і підвищує ефективність конструкції бурової установки;
Індивідуалізація під клієнта : підтримка різноманітних потреб клієнтів.
Конфігурація параметрів
| Проект | Одиниця | XZ230F |
|---|---|---|
| Двигун | — | Cummins |
| Номінальна потужність | кВт/об/хв | 118/2200 |
| Максимальна сила тяги та поштовху | кН | 230 |
| Максимальна швидкість поштовху і тяги | м/хв | 55 |
| Крутний момент | Н-м | 7000 |
| Максимальна швидкість | об/хв | 190 |
| Максимальний потік | л/хв | 250 |
| Максимальний тиск | МПа | 8 |
| Бурильна труба | мм×м | φ60×3 |
| Підняття важких предметів | т | - |
| Підйомний момент | т-м | - |
| Максимальний кут проникнення | ° | 20 |
| Вага | т | 8.5 |
| Розміри | мм | 6100×2230×2300 |
| Примітка | — | Додатково: 1. Кабіна; 2. Кондиціювання повітря; 3. Повністю автоматичне захоплення; 4. Подвійне кріплення; 5. Грязьовий антифриз; 6. Бездротове переміщення пультом дистанційного керування; 7. Автоматичне нанесення різьбового масла; |
